氣液增壓缸壓力機氣動系統及元器件連接原理說明（圖）如下，供參考了解，包括但不僅限于，不清楚的地方或更多相關說明可向玖容廠家免費咨詢。

氣液增壓缸壓力機想要正常工作，就需要配備合適的壓縮機來提供穩定的氣源壓力給氣液增壓缸產品動作，不清楚的可點擊之前發布的文章“增壓缸配空壓機”查看相關說明。

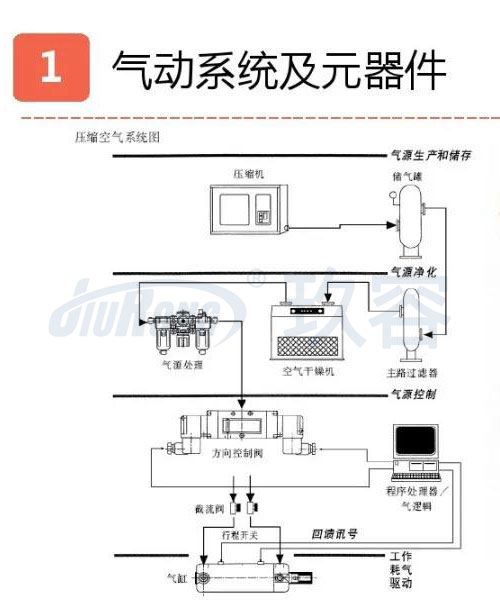

氣液增壓缸壓力機氣動系統及元器件連接原理說明主要分為四大部分，分別如下：

1、氣源的生產和存儲：

由壓縮機提供的氣源壓力可以存儲在儲氣罐里供設備使用。

2、氣源的凈化：

沒有經過過濾及干燥等處理的非潔凈氣源接入使用的話，會導致設備上的氣液增壓缸產品出現各種故障如缸筒生銹等等，所以氣源凈化處理是必須的，通過主路過濾器、空氣干燥機及氣源處理元件（兩聯件或三聯件）等即可處理好。

3、氣源的控制：

氣液增壓缸壓力機產品使用的氣源壓力大小等是有一定要求的，否則可能導致不良的后果。

4、產品動作：

空壓機提供的氣源壓力經過以上處理后，即可提供給氣缸、氣液增壓缸等產品使用。
