氣液增壓缸公式原理有很多，以下僅僅是一些內容（僅供參考），希望能對大家在了解氣液增壓缸產品上有所幫助，如有相關疑問或需求，可直接致電玖容廠家18998004130(張先生)免費咨詢。

一、氣液增壓缸公式：

1、氣液增壓缸耗氣量計算公式計算：

舉例：以標準型氣液增壓缸工作頻率為45次/min為前提，其一分鐘耗氣量公式為總耗氣量Q=(Q1+Q2+Q3+Q4)*45。

注：其中，Q1為預壓行程工作耗氣量，Q2為增壓行程工作耗氣量，Q3預壓回位工作耗氣量，Q4增壓回位工作耗氣量。

預壓行程耗氣量Q1、增壓行程耗氣量Q2、預壓回位耗氣量Q3及增壓回位耗氣量Q4的含義分別如下：

a、預壓行程耗氣量Q1：儲油筒輸入氣源壓力，推動液壓油進入油缸，完成預壓工作，儲油筒液壓油位移經過的體積大小。

b、增壓行程耗氣量Q2：氣缸輸入氣源壓力，推動氣缸活塞向下擠壓油缸內的液壓油，完成增壓工作，氣缸活塞位移經過的體積大小。

c、預壓回位耗氣量Q3：油缸輸入氣源壓力，推動油缸活塞向上回位，油缸活塞位移經過的體積大小。

d、增壓回位耗氣量Q4：氣缸輸入氣源壓力，推動氣缸活塞向上回位，氣缸活塞位移經過的體積大小。

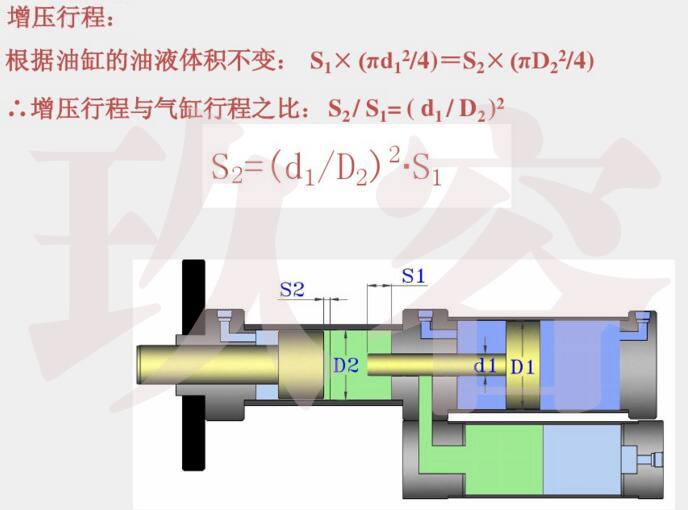

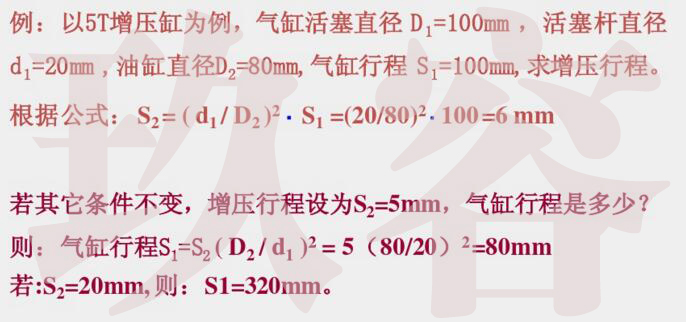

2、氣液增壓缸增壓行程計算相關公式：

3、氣液增壓缸出力計算公式：

增壓缸出力=氣缸直徑²÷增壓桿直徑²×氣源壓力×油缸直徑²×0.7854

4、氣液增壓缸回程拉力計算公式：

回程拉力=（油缸活塞面積-前桿面積）×氣源壓力

油缸活塞面積=油缸直徑²×0.7854   前桿活塞面積=前桿直徑²×0.7854

注：前桿和油缸直徑都加個小數點。

二、氣液增壓缸原理：

1、直壓式氣液增壓缸工作原理：

直壓式氣液增壓缸可水平安裝或正裝，由于無預壓行程，所以只需要采用一個電磁閥就能夠控制，直接增壓出力類似氣缸。當接好氣路打開氣源后，增壓缸回位；當電磁閥通電后，切換切換氣路使得氣壓作用在氣缸活塞并使其產生位移，直接開始增壓出力；當再次切換氣路，氣缸和油缸就會同時回位達到初始狀態。

2、預壓式氣液增壓缸工作原理：

氣液增壓缸是將一油壓缸與增壓器作一體式相結合，使用純氣壓作為動力源，利用增壓器的大小活塞截面積之比以及帕斯卡能源守衡原理而工作。將氣壓之低壓提高數十倍供應油壓缸使用，從而達到產品成型的目的。因?yàn)閴毫Σ蛔?，?dāng)受壓面積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果。以預壓式氣液增壓缸為例：當工作氣壓壓在液壓油（或活塞）表面時，液壓油會壓縮空氣作用而流向預壓行程腔，此時液壓油會迅速推動式件作位移，當工作位移遇到阻力大于氣壓壓力時缸則停止動作，此時，氣液增壓缸的增壓腔因?yàn)殡娦盘?hào)（或氣動信號）動作，開始增壓從而達到成型產品的目的。其原理動態圖如下：

以上就是關于氣液增壓缸公式原理的相關說明，包括但不僅限于（僅供參考），如有不足歡迎補充。玖容氣液增壓缸-26年臺灣技術匠心制造，臺灣高端產品，規格種類齊全廠家直銷，價格實惠，2年廠家質保。關于氣液增壓缸公式原理，如有更多相關疑問或業務需求，可直接致電18998004130(張先生)免費咨詢。
