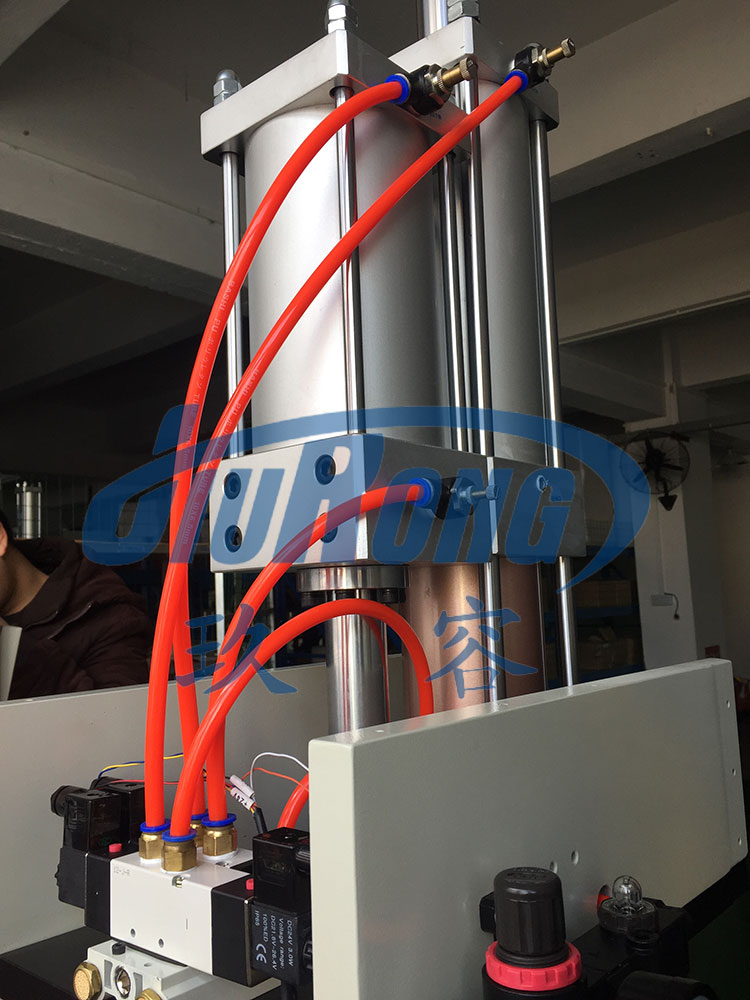

玖容氣液增壓缸安裝教程實例如下，希望能對購買了增壓缸產品的客戶有所幫助，如有不懂的地方或相關需求，都可點擊右側咨詢窗口或直接撥打服務熱線18925544859(黃金燕) 免費咨詢。

氣液增壓缸安裝教程實例（僅供參考）：

一、氣液增壓缸安裝之電磁閥說明：

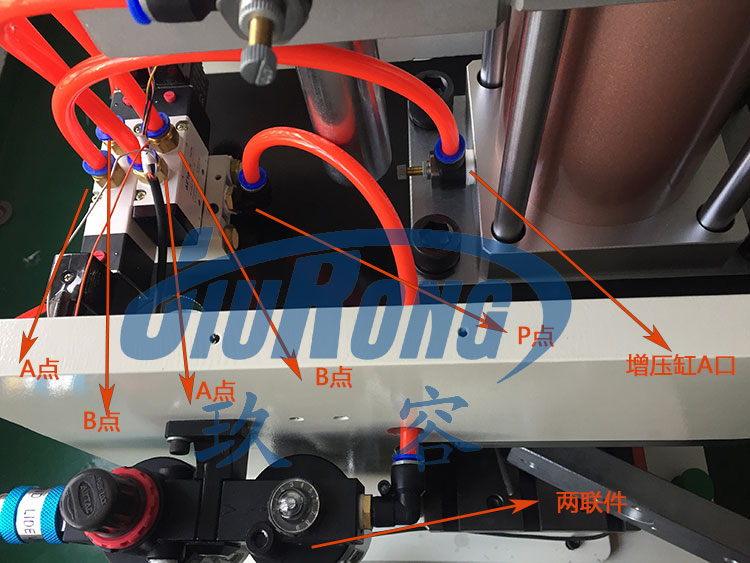

1、電磁閥5個孔位說明：下排3個中間的接口P點接兩聯件（油水分離器）的一端，兩側的為接消聲器用的接口；上排的接口A、B就是用來接增壓缸氣口的。

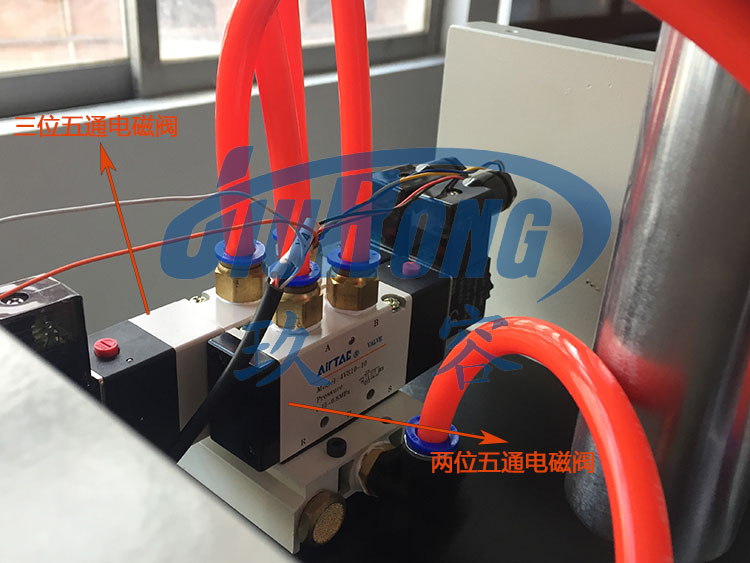

2、此實例中的增壓缸為JRC預壓式行程可調氣液增壓缸，需用兩個電磁閥控制。一般情況下，預壓用三位五通的，增壓用兩位五通的，下圖里，外側的為三位五通的，里側的為兩位五通的。

二、氣液增壓缸安裝之4個氣口和電磁閥連接口說明：

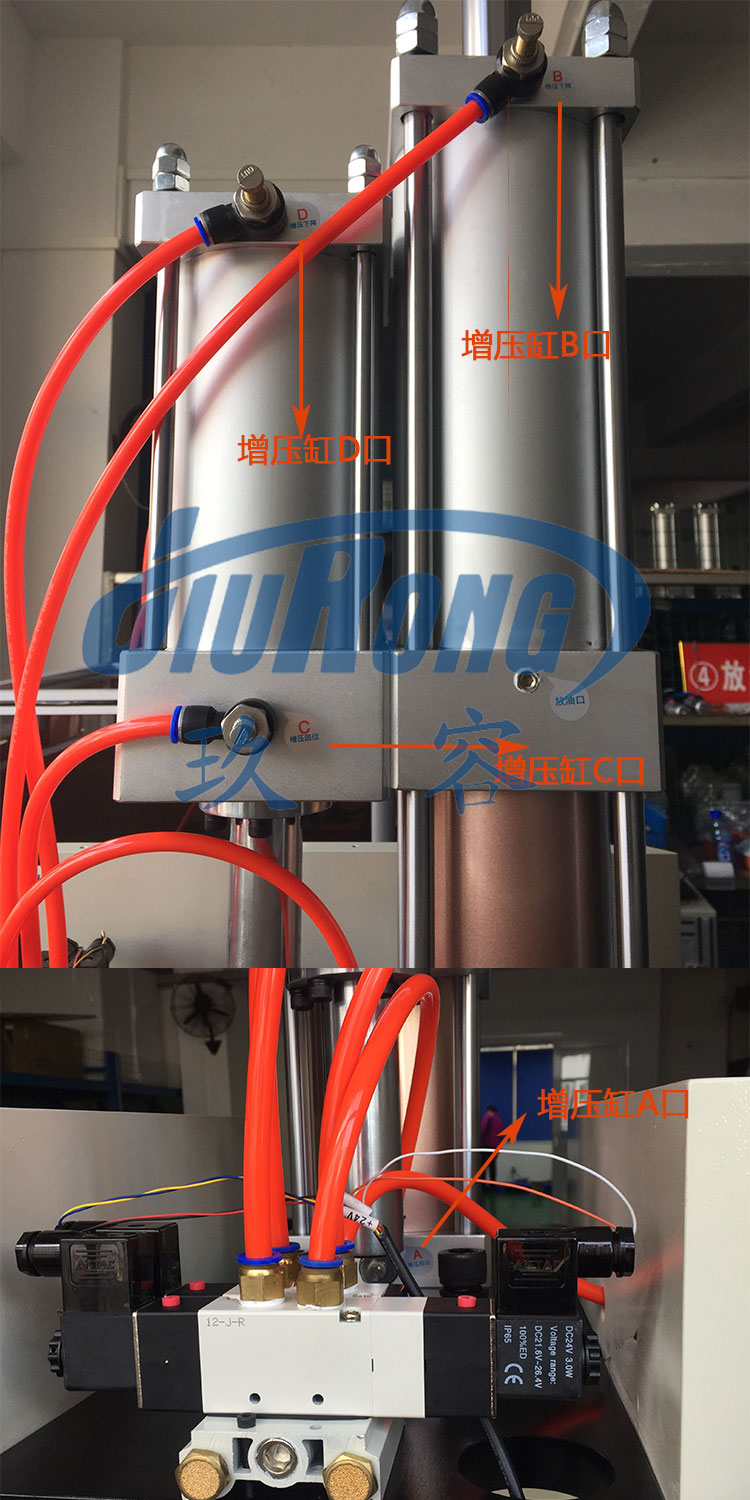

1、增壓缸4個氣口A（預壓回位）、B（預壓下降）為一組，C、D為一組；A、B接三位五通電磁閥（預壓控制），C（增壓回位）、D（增壓下降）接兩位五通電磁閥（增壓控制）。

2、增壓缸A口接三位五通電磁閥的A口，增壓缸B口接三位五通電磁閥的B口，增壓缸C口接兩位五通電磁閥的A口，增壓缸D口接兩位五通電磁閥的B口，具體安裝接線情況如下圖：

玖容增壓缸-26年臺灣高端氣液增壓缸品牌，行業(yè)內無人不知的優(yōu)質品牌。關于氣液增壓缸安裝，如有更多疑問或相關需求，都可點擊右側咨詢窗口或直接撥打服務熱線18925544859(黃金燕) 免費咨詢。
