大家都知道氣液增壓缸產品的控制方法有很多種，如氣控、電控、手控、腳控及PLC編程控制等（不清楚的可點擊“氣液增壓缸控制方法”查看相關內容），而對其具體的控制氣路連接圖等說明并不是很清楚，這就導致無法正常應用。

以下為玖容廠家的一些氣液增壓缸電控氣路連接圖，純分享，僅供參考，操作需由專業人員進行，如有不清楚的地方可向玖容免費咨詢。

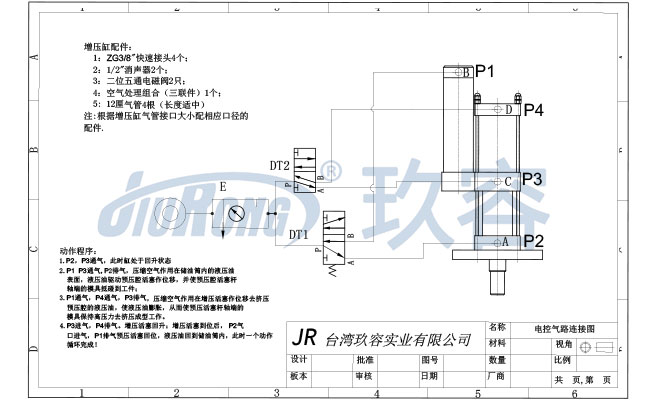

1、JRA標準型氣液增壓缸電控氣路連接圖：

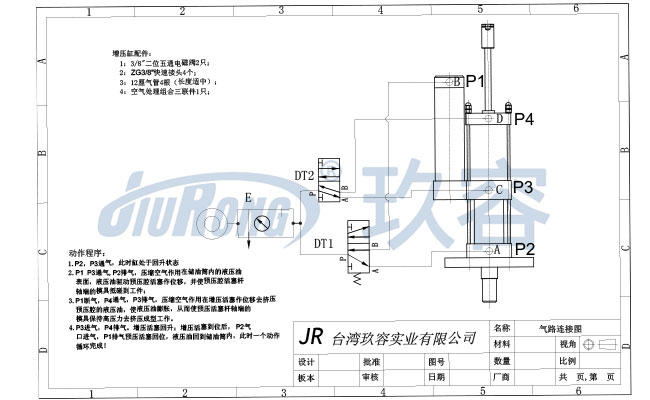

2、JRB力行程可調氣液增壓缸電控氣路連接圖：

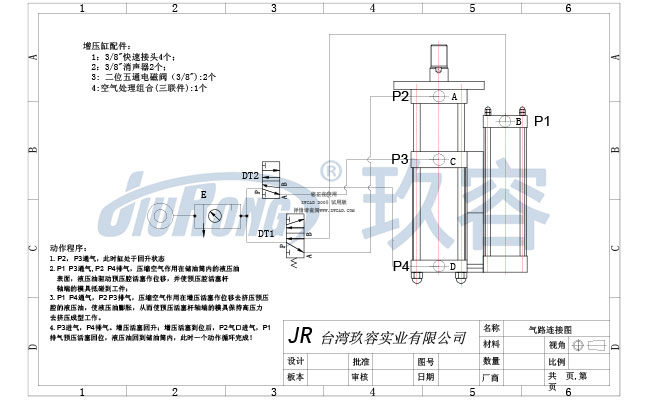

3、JRC總行程可調氣液增壓缸電控氣路連接圖：

4、JRE直壓式正裝款氣液增壓缸電控氣路連接圖：

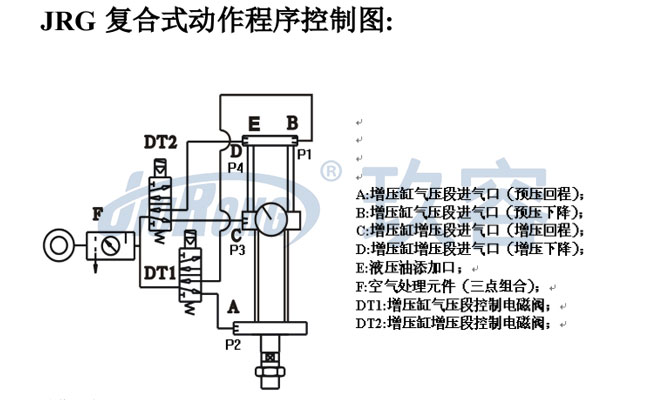

5、JRG復合式氣液增壓缸動作程序控制圖：

6、JRT倒裝型氣液增壓缸電控氣路連接圖：

7、JRU直壓式增壓器(儲油筒橫向)電控氣路連接圖：

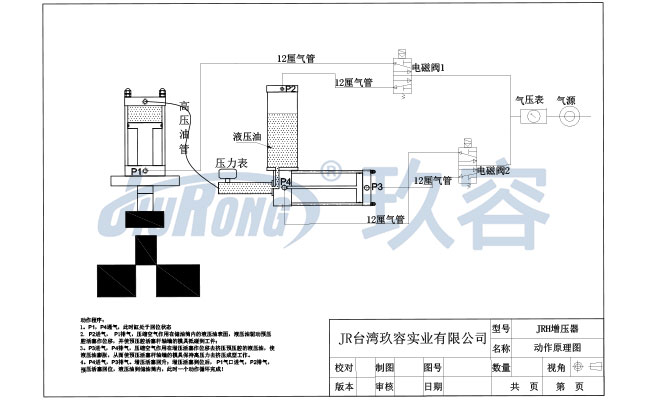

8、JRH預壓式油氣缸分離式氣液增壓器電控氣路連接圖：

以上就是關于氣液增壓缸電控氣路連接圖的一些說明，包括但不僅限于，如有不足歡迎補充。玖容增壓缸廠家-26年臺灣技術專業非標定制，擁有行業內完善的行業綜合解決方案，幫助過3000多家企業進行了針對性產品定制，服務過上萬家客戶，品質保障。如有更多相關疑問或產品需求，可點擊玖容官網右側咨詢窗口免費咨詢。
